Lectura imprescindible sobre iluminación exterior: guía de selección de proyectores y bañadores de pared para exteriores

Se ha planteado una consulta: en los requisitos técnicos para aplicaciones de iluminación nocturna con LED, dentro de la tabla de eficiencia de las luminarias para proyectores LED de luz blanca, la Nota 1 establece lo siguiente: ‘B10% denota el ángulo de haz calculado en función del 10% del valor de intensidad luminosa máxima, mientras que B50% denota el ángulo de haz calculado en función del 50% del valor de intensidad luminosa máxima’. ¿Cómo debe interpretarse exactamente B10% en este contexto?

En realidad, B10% hace referencia a un ángulo de intensidad luminosa 10%, también conocido como ángulo de intensidad luminosa 1/10, que suele denominarse «ángulo de campo». En aplicaciones prácticas, aparece con frecuencia en las normas IES norteamericanas y suele encontrarse en las fichas técnicas de los proyectores de exterior de fábrica. También se utiliza en los requisitos técnicos para aplicaciones de iluminación nocturna con LED.

Normalmente se examina el ángulo del haz, casi siempre el ángulo de media intensidad, es decir, el ángulo correspondiente al valor de intensidad luminosa igual a la mitad de la intensidad luminosa máxima. Tomando como ejemplo el diagrama siguiente, el valor de intensidad luminosa máxima de la curva de distribución luminosa es de 12 889 cd. He dividido el rango de intensidad en diez segmentos iguales. Por lo tanto, la posición de la intensidad 50% corresponde al círculo del quinto segmento. El ángulo formado entre la línea que une el punto de intersección del círculo del quinto segmento con la curva de distribución luminosa y el origen es el ángulo de media intensidad. En el diagrama siguiente, el ángulo de media intensidad de la curva de distribución luminosa es de 29°.

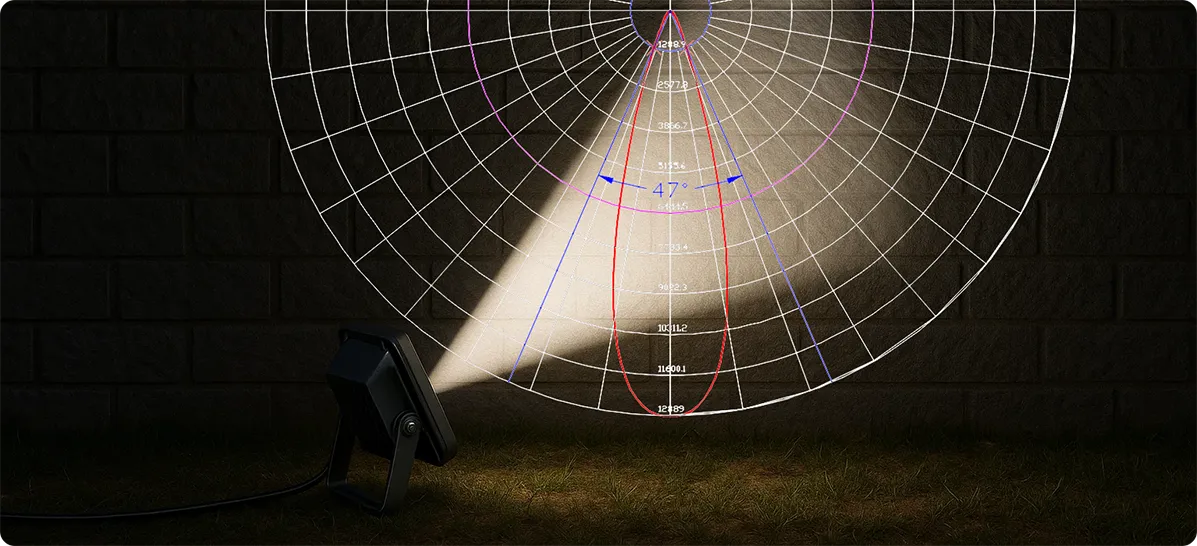

Del mismo modo, el ángulo de intensidad luminosa del 10% se determina dividiendo el valor máximo de intensidad luminosa en diez partes iguales y calculando luego el ángulo formado por la línea que une el punto de intersección del primer segmento circular igual con la curva de distribución luminosa y el origen. Como se muestra en la figura siguiente, el ángulo de intensidad luminosa del 10% es de 47°.

Lo anterior explica cómo leer el ángulo de intensidad luminosa del 10%.

Hay quien podría decir que una curva de distribución luminosa por sí sola resulta bastante difícil de interpretar; las que aparecen en los catálogos impresos suelen ser bastante pequeñas, lo que dificulta distinguir los ángulos.

Si disponemos del archivo IES facilitado por el fabricante, resulta muy práctico abrirlo directamente en un programa de visualización. Tomando como ejemplo la curva de distribución luminosa mencionada anteriormente, al abrirla en el programa, se muestra tal y como se ve en la siguiente figura.

Al abrir la pantalla de parámetros mediante el software, se mostrarán los siguientes parámetros, incluidos el ángulo de intensidad luminosa del 50% y el ángulo de intensidad luminosa del 10%. La imagen siguiente muestra 29,2° y 47,6° respectivamente, lo que coincide en gran medida con nuestras lecturas manuales.

Dado que el ángulo de haz de los proyectores para exteriores se mide en el ángulo en el que se registra 1/10 de la intensidad luminosa, las clasificaciones que figuran a continuación también se han establecido en función de ese ángulo de 1/10 de la intensidad luminosa.

Según la clasificación de los proyectores establecida por la NEMA (Asociación Nacional de Fabricantes Eléctricos), los ángulos de haz de los proyectores estándar se clasifican de la siguiente manera.

La tabla clasifica los ángulos de haz de los proyectores en siete categorías, cada una con su propio rango de ángulos especificado

Las distancias de proyección que figuran en la tabla pueden servir como referencia general; la mayoría de los proyectores de Norteamérica se clasifican según estas especificaciones.

Por ejemplo, los proyectores con un ángulo de haz de 1/10, que oscila entre 10° y 18°, pueden proyectar la luz a más de 75 metros; los que tienen un ángulo de haz de entre 18° y 29° alcanzan una distancia de proyección de entre 65 y 75 metros, y así sucesivamente.

Para aplicaciones de iluminación exterior con proyectores, este ángulo y esta distancia pueden servir de referencia.

Sin embargo, las luminarias de exterior no suelen producir un patrón de luz simétrico circular; con frecuencia, generan un patrón de luz asimétrico. Tomemos como ejemplo las luminarias lineales de bañado de pared que se utilizan en las fachadas exteriores de los edificios. En teoría, estas luminarias de bañado de pared para fachadas exteriores son también proyectores, concretamente proyectores con distribución luminosa asimétrica. ¿Cómo se representa, entonces, esta clasificación de distribución luminosa asimétrica?

Podemos clasificar los ángulos de haz en ambas direcciones según el sistema de clasificación NEMA, tal y como se ilustra en el diagrama anterior. Por ejemplo, el patrón de haz de una luminaria de bañado de pared de 20°×60° para fachadas exteriores puede designarse como NEMA 2×4. La distancia de bañado de pared puede consultarse en la tabla de distancias de proyección; NEMA 2×4 suele alcanzar una distancia de bañado de pared de aproximadamente 65 metros de altura.

¿Y qué hay de la iluminación deportiva? La clasificamos dentro del mismo rango angular, aunque existen ligeras variaciones en cuanto a la clasificación y la aplicación.

En el ámbito de la iluminación deportiva, clasificamos los ángulos de haz directamente en tres tipos: estrecho, medio y amplio, y luego los adaptamos a sus respectivas aplicaciones. En la práctica, esto puede servir como referencia general.
