Пульт ДУ, приложение, голосовое управление или настенный выключатель: выбор интерфейса управления для вашего комплекта

Современная биоклиматическая пергола уже давно вышла за рамки простой конструкции для создания тени во дворе. Она превратилась в высокотехнологичное дополнение экосистемы “умного дома”. В ходе этой эволюции интерфейс управления перестал быть просто выключателем, запускающим двигатель, — теперь это ключевой элемент взаимодействия, определяющий «ощущение роскоши» для конечного пользователя. Тактильная обратная связь физических кнопок, задержка отклика мобильного приложения, точность распознавания голосовых команд: именно эти факторы напрямую определяют, как потребитель воспринимает премиальную ценность комплекта перголы стоимостью в десятки тысяч долларов.

Исследование рынка, ориентированное на европейских и североамериканских производителей пергол и поставщиков комплектов для их сборки, показывает, что большинство обсуждений в SERP, касающихся управления перголами, остаются на уровне перечисления функций, ориентированных на потребителя, — простых пультов дистанционного управления через смартфон или внедрения датчиков погоды. Однако с точки зрения производства и системной интеграции в сегменте B2B настоящий вопрос заключается не в том, как слепо нагромождать все доступные функции управления, а в том, как построить систематическую матрицу управления, обеспечивающую высокую совместимость, низкий уровень жалоб и соответствие строгим местным электротехническим нормам, таким как американский стандарт NEC. В качестве профессионального производителя систем освещения и управления перголами в данной статье представлен глубокий технический анализ радиоуправления, управления через приложение, голосового управления и настенных выключателей — что дает стратегически ценный план инноваций для электрической архитектуры комплектов для пергол.

Прежде чем углубляться в тему протоколов связи и терминалов управления, необходимо проанализировать текущую рыночную ситуацию. Существующие решения от лидеров отрасли, таких как Системы Somfy, Renson и Teleco указывают на то, что рынок уже преодолел этап осознания вопроса “стоит ли мне автоматизировать свою перголу?” и полностью вошел в эру всесторонней автоматизации. Анализ наиболее популярных запросов в поисковой системе Google показывает, что поисковые намерения потребителей смещаются от “как автоматизировать свою перголу” к “как интегрировать свою перголу в существующую экосистему умного дома, такую как Apple HomeKit или Google Home”.”

Традиционные системы управления наборами для пергол зачастую страдают от выраженного “эффекта изолированности”. Двигатель жалюзи управляется одним специальным пультом дистанционного управления, светодиодное освещение — отдельным инфракрасным пультом, а боковые ветрозащитные экраны могут требовать ручного управления или использования ещё третьего пульта. Такая фрагментированная модель взаимодействия не только затрудняет освоение системы пользователем, но и значительно увеличивает нагрузку на производителя в плане технического обслуживания на этапе послепродажного обслуживания.

Европейские и североамериканские производители пергол должны отказаться от подхода, основанного на разрозненных закупках компонентов, и перейти к архитектуре многоуровневого управления. Это не просто решение, касающееся продукта, — это решение, касающееся цепочки поставок. Выбор правильной модели снабжения для ваших компонентов систем управления и освещения напрямую определяет, сможет ли ваша система достичь такого уровня интеграции. Производители, желающие понять, как стратегия снабжения компонентами взаимосвязана с проектированием систем управления, найдут в нашем анализе Модели поставок освещения для пергол: OEM, «белая этикетка» и готовые решения незаменимое дополнение к этой статье.

Интерфейс управления — это последний этап взаимодействия человека и машины. Каждый режим взаимодействия имеет незаменимую стратегическую ценность для конкретных сценариев использования и групп пользователей. Это не простой вопрос с несколькими вариантами ответа. Настоящая задача заключается в том, как правильно распределить приоритеты между различными интерфейсами в рамках одного набора.

RF Remote: абсолютный предел надежности и низкой задержки

Пульт ДУ RF — это самый классический центр управления для пергол с электроприводом. На примере системы RTS (Radio Technology Somfy) от Somfy или беспроводного передатчика TV Zoon от Teleco можно отметить, что эти устройства, как правило, работают в определенных радиочастотных диапазонах (таких как 433 МГц или 868 МГц) и используют технологию сменного кода для предотвращения помех в сигнале и уязвимостей в системе безопасности.

Что касается возможности автономной работы, передача радиосигнала полностью независима от домашнего Wi-Fi-роутера. При сбоях в работе сети или на открытых площадках, где покрытие широкополосного интернета неполное, радиопульт по-прежнему гарантирует плавную работу жалюзи и бесступенчатое регулирование яркости светодиодов. Пульты, разработанные специально для использования на открытом воздухе (такие как серия Situo от Somfy), как правило, обладают высоким уровнем защиты корпуса. Когда у пользователя мокрые руки — например, после выхода из бассейна или спа — использование физического пульта гораздо безопаснее и удобнее, чем разблокировка смартфона, что делает его незаменимым в ситуациях, когда мобильные приложения просто не могут его заменить.

Тактильное подтверждение нажатия механических кнопок значительно усиливает ощущение уверенности при управлении. Высококачественная система привода с двумя двигателями на 24 В постоянного тока, получая команду по радиочастоте, способна обеспечить полный диапазон поворота десятков массивных алюминиевых жалюзи от 0° до 130° за 10–15 секунд. Конструкция зубчатого привода и системы рычажных механизмов обеспечивает идеальную синхронизацию движения первой и последней жалюзи с одинаковой скоростью, а чрезвычайно низкая задержка сигнала от радиоуправления является ключевым фактором, гарантирующим мгновенный отклик системы.

Однако традиционные протоколы РЧ, такие как Somfy RTS, используют одностороннюю связь. Это означает, что пульт дистанционного управления может только отправлять команды, но не может получать информацию о состоянии от двигателя, что создает техническое препятствие при интеграции с расширенными экосистемами «умного дома» (например, при отображении точных значений положения открытия/закрытия в процентах).

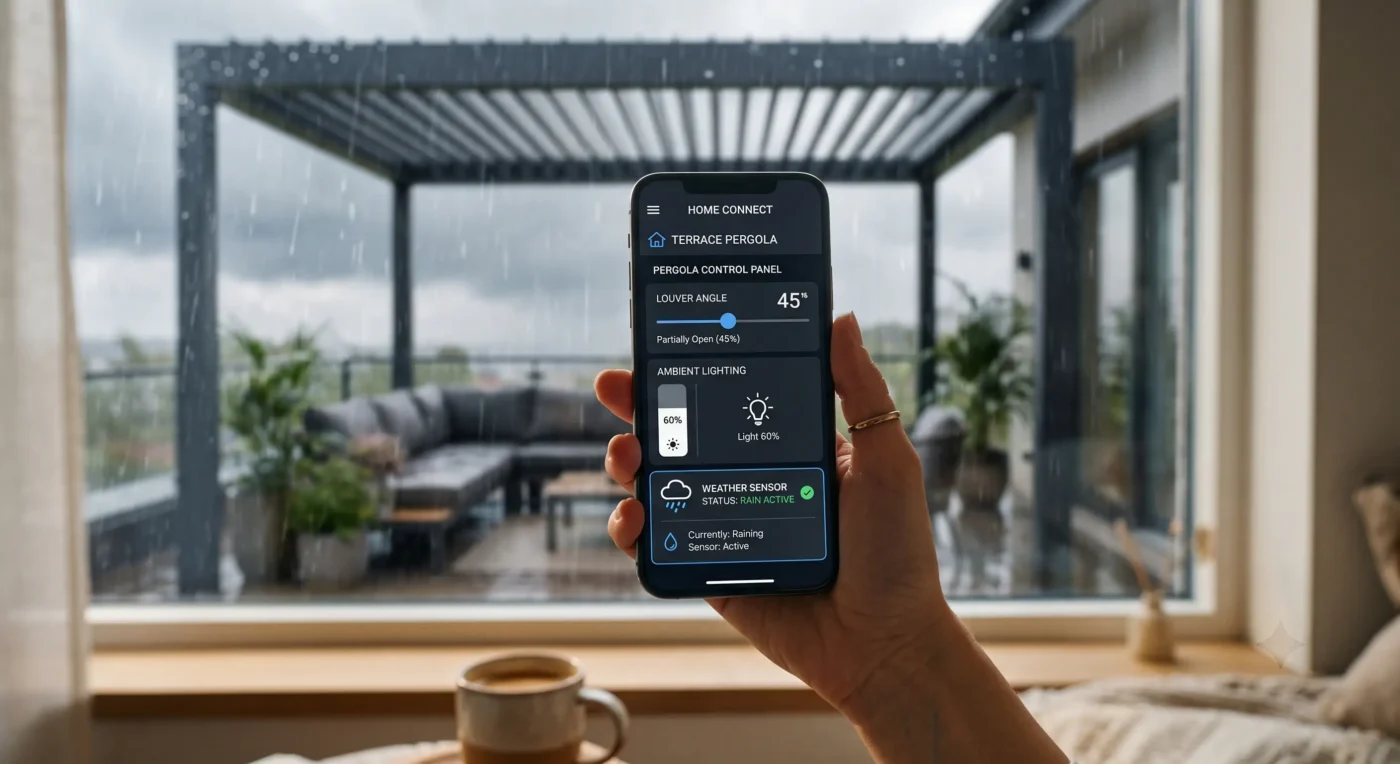

Управление мобильным приложением: центр управления панорамными системами и автоматизацией съёмки

Такие приложения, как TaHoma, Renson Connect и Smart Pierre, превращают смартфоны или планшеты в универсальный центр управления перголой. Благодаря подключению через Wi-Fi или облачный сервер эти приложения полностью устраняют пространственные ограничения управления.

Главное стратегическое преимущество управления через приложение заключается в возможности удаленного доступа и предварительной настройки. Пользователи могут заранее, еще по дороге домой, открыть жалюзи перголы и включить освещение через приложение, создав таким образом готовую сцену. Что ещё более важно, управление через приложение обеспечивает платформу для объединения данных из различных источников и отслеживания погодных условий. Благодаря интеграции датчиков дождя и снега, анемометров и даже сторонних метеорологических API (таких как технология Weather Sense), система может автоматически закрыть жалюзи до начала сильного дождя или автоматически убрать ветрозащитные экраны, когда порывы ветра превышают установленный порог безопасности (например, 60 миль в час), эффективно предотвращая повреждение конструкции перголы в результате экстремальных погодных условий.

В случае крупногабаритных модульных пергол в просторных квартирах или коммерческих помещениях приложения позволяют управлять различными зонами (такими как обеденная зона и зона отдыха) как по отдельности, так и группами. Такое высокодетализированное управление сценками позволяет системе работать в режиме, гораздо более точно соответствующем реальным моделям поведения людей. Однако следует отметить, что работа приложений в значительной степени зависит от стабильного сетевого покрытия. При ухудшении сигнала Wi-Fi на улице задержка при управлении через приложение значительно увеличивается. Кроме того, цепочка действий — разблокировка телефона, поиск приложения и нажатие кнопки — слишком длинна для спонтанных микрорегулировок с короткими интервалами.

Голосовое управление: расширение возможностей роскошного опыта использования устройств без помощи рук

С широким распространением Amazon Alexa, Google Assistant и Apple Siri голосовое управление стало стандартом в современных элитных жилых домах. С помощью протоколов «облако-облако» или локальной сети пользователи могут запускать сложные механические движения и управление освещением с помощью одной короткой команды.

Когда руки пользователя заняты подносом для барбекю или напитками, голосовое управление становится единственным способом регулировать затенение и освещение без физического контакта. Этот плавный режим взаимодействия напрямую усиливает “умные” возможности перголы, обеспечивая конечному пользователю яркий футуристический технологический опыт. Голосовые помощники, выступающие в роли главного дирижера «умного дома», могут тесно интегрировать действия перголы в «рутины» других устройств. Например, при запуске «режима кино» закрываются жалюзи, яркость светодиодных лент снижается до минимального уровня, а также включаются наружные динамики.

Однако сложность акустической среды является основной проблемой для систем распознавания речи. Шум ветра на открытом воздухе, звуки водоемов и шум скопления людей — все это значительно снижает точность захвата сигнала микрофонной решеткой. Поскольку большинство голосовых команд перед передачей на локальные устройства должны обрабатываться на облачных серверах с помощью технологий обработки естественного языка (NLP), этот процесс неизбежно приводит к задержке в одну-две секунды. Поэтому голосовое управление следует рассматривать как дополнительный интерфейс, а не как единственный способ управления.

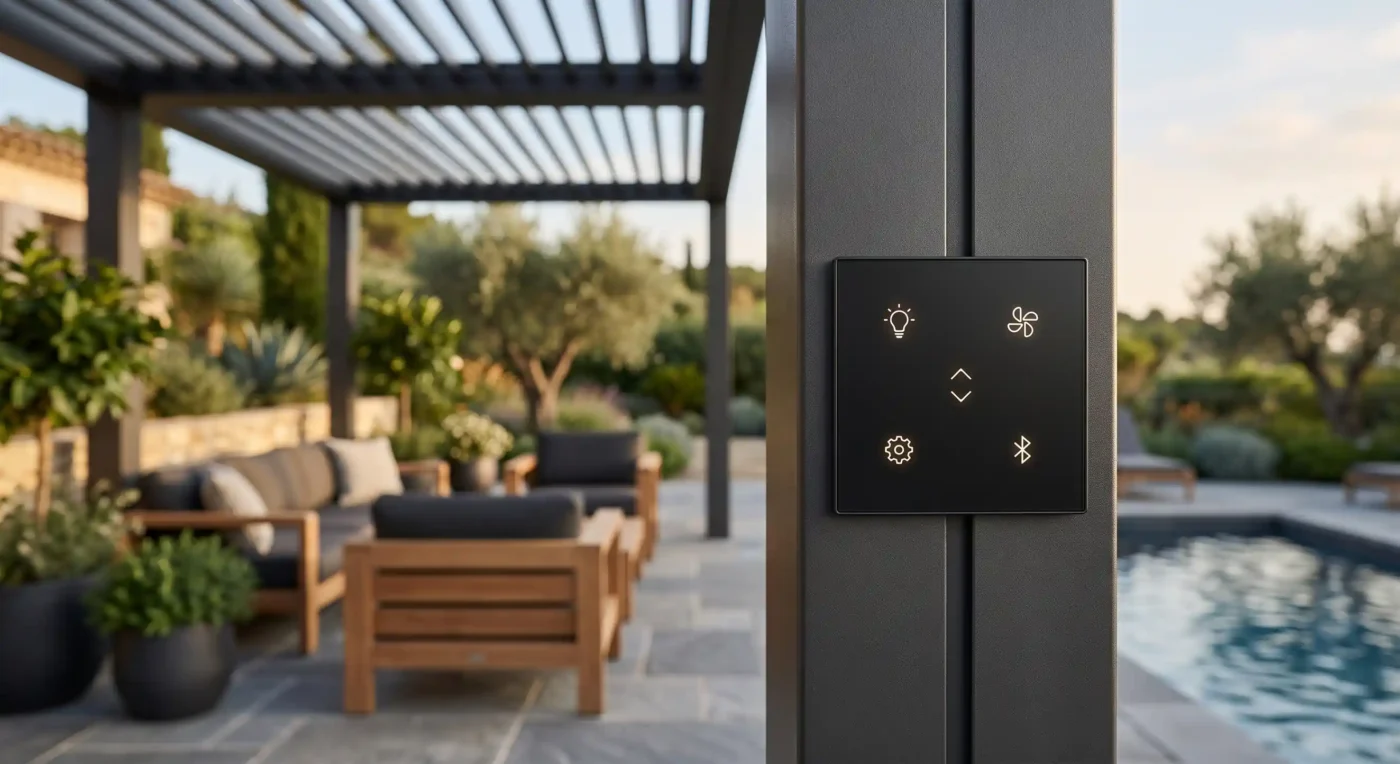

Настенный выключатель: неотъемлемая основа инфраструктуры и гостеприимства

Будь то подключенная по проводам «умная» стеклянная панель или работающий от батареи беспроводной настенный выключатель с радиоуправлением, закрепленный на стене терминал управления остается самой основной опорной точкой в любой электрической системе.

Настенные выключатели предлагают режим взаимодействия, наиболее соответствующий исторически сложившимся привычкам человека, и обладают огромным преимуществом — отсутствием необходимости осваивать что-либо. Когда гостю или пожилому члену семьи, не знакомому с системами «умного дома», нужно включить освещение перголы, не требуется ни скачивать приложение, ни запоминать специфический синтаксис голосовых команд — достаточно нажать, и всё работает. Как показывают многочисленные примеры из отрасли, портативные пульты дистанционного управления очень легко потерять в подушках дивана или в садовых кустах, тогда как стационарная настенная выключательная кнопка всегда находится именно там, где и должна быть.

Современные беспроводные радиочастотные настенные выключатели представляют собой значительную инженерную инновацию в сфере монтажа. Для установки этих выключателей не требуется прокладка каналов или перепрокладка проводки внутри существующих стен — достаточно простого сопряжения с приемником, расположенным в верхней части перголы, что обеспечивает исключительное удобство при ремонте существующих домов. В проектах нового строительства панели с проводным подключением обеспечивают неиссякаемый запас мощности и более стабильную подсветку дисплеев.

Интерфейсы управления — это лишь вершина айсберга. То, что действительно определяет масштабируемость и стабильность «умной» архитектуры перголы, — это лежащие в их основе протоколы связи. При выборе двигателей и материнских плат европейские и североамериканские производители вынуждены делать стратегический выбор между доминирующими протоколами — выбор, который влияет не только на стоимость спецификации, но и на срок жизни продукта на рынке в течение следующих пяти–десяти лет.

Линейка продуктов компании Somfy — мирового лидера по производству трубчатых приводов — наглядно иллюстрирует путь эволюции протоколов. Технология RTS (Radio Technology Somfy), являющаяся типичным примером односторонней связи, на протяжении десятилетий доминировала на рынке наружных солнцезащитных систем. К её преимуществам относятся чрезвычайно простая установка, высокая устойчивость к помехам и низкая стоимость. Однако, поскольку контроллер не может получать данные об угле наклона жалюзи в режиме реального времени, он не справляется с интеграцией в высокотехнологичные экосистемы, такие как Apple HomeKit, требующие “отслеживания состояния” — что зачастую требует сложного преобразования открытого исходного кода с использованием Home Assistant и RF Bridge, что крайне нестабильно в условиях коммерческого массового производства.

Для решения этой проблемы был разработан протокол io-homecontrol. Этот протокол двунаправленной связи (868,95 МГц), созданный совместно компаниями Somfy, Velux и другими лидерами отрасли, был разработан специально для рынка высококлассных решений. Благодаря двунаправленности протокола привод не только принимает команды, но и передает результаты их выполнения на центральный шлюз (например, TaHoma Switch). Это позволяет пользователям видеть на своих смартфонах точный угол наклона жалюзи в процентах и обеспечивает более высокий уровень шифрования, что делает данную систему предпочтительным выбором для пергол премиум-класса в современной Европе.

В сфере сетей с ячеистой структурой Zigbee и Thread представляют собой передовые на сегодняшний день технологии. Zigbee работает в диапазоне 2,4 ГГц, и каждый узел сети с постоянным питанием (например, контроллеры светодиодов и приемники для двигателей жалюзи) может выступать в качестве маршрутизатора для ретрансляции сигналов. Это означает, что чем больше устройств внутри перголы, тем шире зона покрытия сигнала. Благодаря чрезвычайно низкому энергопотреблению и возможности подключения до 65 000 узлов эта технология идеально подходит для использования с датчиками наружного типа (такими как дверные и оконные контакты, а также датчики освещенности).

Thread, как сетка нового поколения с низким энергопотреблением, отличается собственным интернет-протоколом на основе IPv6. Устройства Thread не требуют использования специального шлюза для преобразования протоколов — один пограничный маршрутизатор обеспечивает прямой сквозной обмен данными с Интернетом, а также обладает превосходной способностью к самовосстановлению сети.

Для производителей, экспортирующих комплекты для пергол на мировые рынки, ранее действовавшее требование о получении отдельных дорогостоящих сертификатов от Apple, Google и Amazon было отменено благодаря стандарту Matter, разработанному под руководством Альянс по стандартам связи (CSA). Благодаря внедрению решения Matter команде разработчиков программного обеспечения производителя пергол достаточно провести разработку всего один раз, чтобы обеспечить поддержку всех основных глобальных экосистем «умных» устройств, что позволяет значительно сократить сроки вывода новых продуктов на рынок и снизить текущие затраты на обслуживание встроенного программного обеспечения.

Каким бы совершенным ни был программный протокол, комплект для перголы, не прошедший проверку на соответствие местным электротехническим нормам и требованиям по охране окружающей среды, в конечном итоге станет причиной массовых жалоб со стороны клиентов. Понимание Национальный электротехнический кодекс (NEC) А подробное изучение классов защиты IP является залогом успеха для поставщиков, стремящихся выйти на североамериканский рынок или укрепить на нём свои позиции.

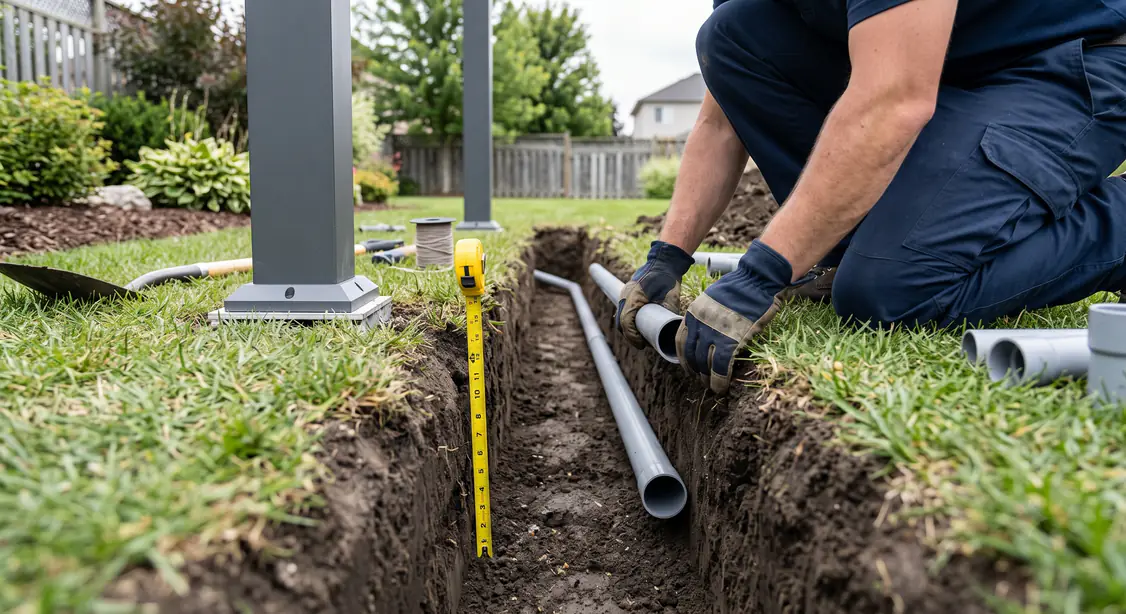

Пергола — это не временная палатка, а постоянная наружная конструкция с высоконагруженными электрическими цепями. Наличие приводных двигателей жалюзи, нагревательных элементов для защиты от снега, мощных вентиляторов и многоканальных источников питания для светодиодных светильников означает, что её электрические цепи должны строго соответствовать требованиям стандарта NFPA 70 (NEC). В руководствах по монтажу комплектов должны содержаться чёткие инструкции для монтажников по прокладке подземных кабелей. Согласно NEC 300.5, жесткие металлические кабелепроводы (RMC) должны заглубляться на глубину не менее 6 дюймов; для кабелепроводов из ПВХ (класс 40/80) требуется глубина 18 дюймов; а кабель UF-B, прокладываемый непосредственно в грунт, должен заглубляться на 24 дюйма. Для бытовых ответвленных цепей на 120 В, не превышающих 20 А и оснащенных защитой GFCI, требование к глубине заглубления ПВХ-труб может быть снижено до 12 дюймов. Недостаточно глубокое заглубление, не соответствующее этим стандартам, может привести к повреждению кабеля при благоустройстве заднего двора, что создает серьезную угрозу короткого замыкания или поражения электрическим током.

Все розетки, установленные на столбах или балках перголы, должны быть оснащены устройством защитного отключения при замыкании на землю (GFCI) и представлять собой погодостойкие (WR) розетки с защитными крышками в состоянии эксплуатации в соответствии с требованиями NEC 210.8 и 406.9. Если пергола сооружается рядом с бассейном, необходимо строго соблюдать требования NEC 680 к электрическим зазорам и эквипотенциальному соединению, чтобы полностью исключить риск поражения электрическим током. Кроме того, для моторизованных пергол с зарезервированным местом для установки центрального вентилятора комплект должен включать электрическую коробку, рассчитанную на работу с вентилятором и соответствующую требованиям NEC 314.27, чтобы выдерживать динамический крутящий момент и статическую нагрузку, создаваемые при работе вентилятора.

Что касается защиты оборудования, контроллеры, приемные блоки и драйверы светодиодов должны выдерживать не только резкие перепады температуры, но и противостоять проникновению дождя и коррозии от солевого тумана в прибрежных условиях. При закупках для B2B-производителей основная плата управления должна иметь степень защиты не ниже IP65. В районах с высокой влажностью и подверженных ураганам, таких как Флорида или Калифорния, для всех светодиодных контроллеров, расположенных в незащищенных местах (например, декодеров RGBW DMX и усилителей сигналов SPI), настоятельно рекомендуется использовать полностью герметичные изделия с классом защиты IP67. Степень защиты IP67 означает, что устройство может выдерживать кратковременное погружение в воду без проникновения влаги, что значительно снижает вероятность выхода компонентов из строя из-за накопления конденсата или затопления во время шторма. Для компонентов, устанавливаемых непосредственно у края водного объекта, обязательно повышение степени защиты до IP68, обеспечивающей полное погружение в воду.

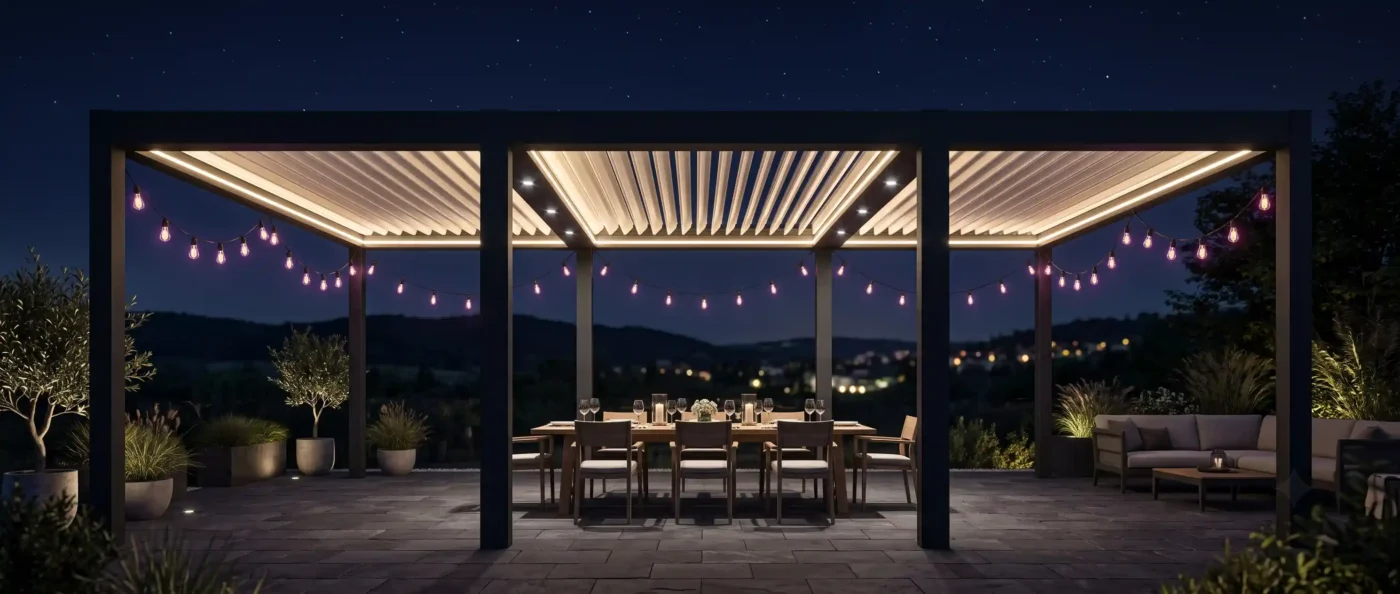

Помимо защиты от солнечного света, наиболее непосредственно повышающим ценность интерфейса управления является освещение в ночное время. Комплекты пергол высокого стандарта должны включать в себя интегрированную низковольтную (12 В/24 В) интеллектуальную систему освещения. Одноканальное решение для освещения придаёт открытому пространству однообразный и резкий вид. Профессиональная система должна разделять освещение на три уровня и обеспечивать независимую регулировку яркости с помощью многозонного контроллера.

Атмосферное освещение Как правило, речь идет о светодиодных лентах, вмонтированных по периметру перголы, или светильниках с подсветкой вверх. Благодаря технологии ШИМ-модуляции контроллер обеспечивает плавное регулирование яркости в диапазоне от 1% до 100%, создавая мягкое базовое освещение по всей площади перголы. Рабочее освещение имеются в виду встроенные точечные светильники, установленные под балками. Когда пользователи готовят еду, готовят барбекю или читают под перголой, эти светильники обеспечивают направленный свет с высокой освещенностью и высоким индексом цветопередачи (CRI). Акцентное / атмосферное освещение придаёт перголе индивидуальный характер — будь то подвесные винтажные гирлянды Эдисона или полноцветные светодиодные ленты RGB/RGBW, встроенные в промежутки между жалюзи: все эти элементы можно подключить к декодерам DMX512 или контроллерам SPI, что обеспечит плавные переходы между эффектами «чейз», режимами, реагирующими на музыку, и праздничными цветовыми палитрами.

Давно существующей проблемой, связанной с разделением управления освещением и приводами, является то, что конечные пользователи сталкиваются с двумя совершенно разными системами управления. Производителям комплектов для пергол следует закупать композитные центральные блоки управления со встроенными высокомощными выходами для регулировки яркости. Например, на рынке уже появились “умные” приемники, которые одновременно предоставляют два канала управления приводами и интерфейс для регулировки яркости RGBW-светодиодов. Когда эти нагрузки объединяются в одном аппаратном узле, пользователи могут с помощью одной кнопки выполнять комплексные операции, такие как «открытие жалюзи на 45° + включение основного освещения с яркостью 60% + переключение атмосферного освещения на теплый оттенок» через кнопку сцены в приложении на смартфоне или с помощью радиоуправляемого пульта. Именно такая высокая степень синергии аппаратного и программного обеспечения является тем переломным моментом, который отделяет перголы премиум-класса, изготовленные на заказ, от сборных изделий низкого ценового сегмента.
